气动执行器是用气压力驱动启闭或调节阀门的执行装置,又被称气动执行机构或气动装置,不过一般通俗的称之为气动头.那么接下来我们一起来看看气动执行器的性能特点和分类.
一、气动执行器的性能特点
1.气动装置额定输出力或力矩应符合GB/T12222和GB/T12223的规定上面为薄膜式执行机构;
2.在空载情况下,对气缸内输入按规定的气压,其动作应平稳,无卡阻及爬行现象;
3.在0.6MPa的空气压力下,气动装置启、闭两个方向的输出力矩或推力,其值应不小于气动装置标牌所标示的数值,且动作应灵活,不允许各部位出现永久变形及其他异常现象;
4.密封试验用*大工作压力进行试验时,从各自背压一侧泄漏出的空气量不允许超过(3+0.15D)cm3/min(标准状态);从端盖、输出轴处泄漏出的空气量不允许超过(3+0.15d)cm3/min;
5.强度试验用1.5倍的*大工作压力进行试验,保持试验压力3min后,其缸体端盖和静密封部位不允许有渗漏及结构变形;
6.动作寿命次数,气动装置模拟气动阀门动作,在保持两个方向的输出力矩或推力能力的情况下,启闭操作的启闭次数应不低于50000次(启—闭循环为一次);
7.带缓冲机构的气动装置,当活塞运动到行程终端位置时,不允许出现冲击现象.
二、气动执行器的分类
1.薄膜式执行机构
薄膜式执行机构*为常用,它可以用作一般控制阀的推动装置,组成气动薄膜式执行器.气动薄膜式执行机构的信号压力p作用于膜片,使其变形,带动膜片上的推杆移动,使阀芯产生位移,从而改变阀的开度.它结构简单,价格便宜,维修方便,广泛应用.
2.活塞式执行机构
气动活塞执行机构使活塞在气缸中移动产生推力,显然,活塞式的输出力度远大于薄膜式.因此,薄膜式适用于出力较小、精度较高的场合;活塞式适用于输出力较大的场合,如大口径、高压降控制或蝶阀的推动装置.除薄膜式和活塞式之外,还有一种长行程执行机构,它的行程长,转矩大,适用于输出角位移和大力矩的场合.

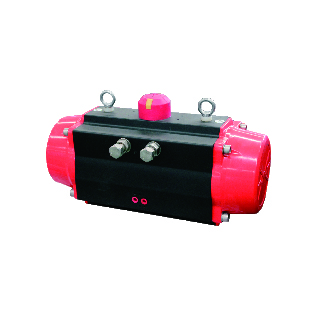

3.齿轮齿条式执行机构
齿轮齿条式(双活塞齿条式)气动执行器,具有结构紧凑,外观优美,反应迅捷,运行稳定,使用寿命长等特点.所有配件都采用*先进的防腐蚀处理技术,能适应各种恶劣工况.其高低温以及各种特殊行程的执行器在各种应用领域都有良好的表现.
以上就是"气动执行器的性能特点和分类"的详细内容,如果你还有什么问题的话可以咨询我们.
