气动球阀的结构分析，气动球阀如何控制住流量

气动球阀有三种结构形式，浮动启动V型球阀、固定球气动球阀、弹性球气动球阀，那么其原理是如何控制流量的？下面小编给大家讲讲“气动球阀的结构分析，气动球阀如何控制住流量的？”。

一、气动球阀的结构分析

一、浮动气动V型球阀不锈钢气动球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动气动V型球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

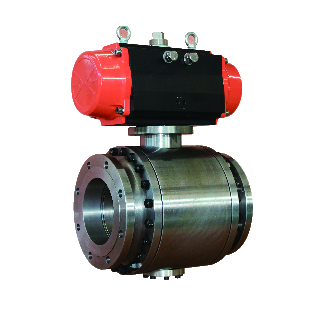

二、固定球气动球阀不锈钢气动球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少气动球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

三、弹性球气动球阀.气动球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。气动V型球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向

二、气动球阀如何控制住流量的？

气动球阀包括主阀体、副阀体和气动执行器，产品的主阀体和副阀体固定连接，产品的主阀体和副阀体之间设有环形密封圈，还包括球形阀芯，产品的球形阀芯通过阀杆与气动执行器相连接，产品的球形阀芯的一侧设有与阀杆轴线平行的平面，与产品的平面相对的另一侧开设有V形调节槽，产品的V形调节槽的底部与产品的球形阀芯一条直径重合且与阀杆轴线垂直，产品的球形阀芯与产品的主阀体及副阀体之间各设有阀座，产品的气动执行器通过支架固定在主阀体上，产品的阀杆的柱面与主阀体之间设有密封件，产品的密封件由一压盖压紧。本装置制造工艺简单，成本低廉，密封性能好，在球形阀芯上设置V形调节槽，工作过程中可以通过调节球形阀芯旋转的角度来控制流量。

气动球阀有O型球阀和V型球阀之分。O型球阀采用浮动式结构，球芯为精密铸件，外表镀硬铬处理，阀座采用增强聚四氟乙烯材料，流道口与管道口径相同，流通能力极大，流阻极小，关闭时无泄漏，一般做开关阀使用，特别适用于高粘度、V型球阀采用固定式结构，球芯上开有V型切口，可实现剪切含纤维、颗粒状介质根据工艺设备不同可选用气动或电动执行机构，分别组成气动球阀和电动球阀，其中气动球阀如要实现比例调节须配阀门定位器电动球阀如要实现比例调节须选电子式电动执行机构或配伺服放大器等。 从材质上,可以分为:碳钢球阀,不锈钢304球阀,316球阀和铜球阀 ；按压力,可以分为:高压球阀和低压球阀 低压气动球阀；主要应用在介质为水等腐蚀性管路上！

以上就是“气动球阀的结构分析，气动球阀如何控制住流量的？”详细内容，希望对您有所帮助。如果您还有其他问题，可以随时咨询我们。
