阀门是流体输送系统中的控制部件，蝶阀是阀门的一种，今天小编就说说“蝶阀的类型以及气动偏心蝶阀的工作原理”。
一、蝶阀的类型
1、同心蝶阀
该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。
2、单偏心蝶阀
为解决同心蝶阀的蝶板与阀座的挤压问题，由此产生了单偏心蝶阀。其结构特征为阀杆轴心偏离了蝶板中心，从而使蝶板上下端不再成为回转轴心，分散、减轻了蝶板上下端与阀座的过度挤压。
3、双偏心蝶阀
在单偏心蝶阀的基础上进一步改良成型的就是目前应用*广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心，也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座，大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象，减轻了开启阻距，降低了磨损，提高了阀座寿命。
4、三偏心蝶阀
要耐高温，必须使用硬密封，但泄漏量大；要零泄漏，必须使用软密封，却不耐高温。为克服双偏心蝶阀这一矛盾，又对蝶阀进行了第三次偏心（偏离金属密封面中心线）。其结构特征为在双偏心的阀杆轴心位置偏心的同时，使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线。也就是说，经过第三次偏心后，蝶板的密封断面不再是真圆，而是椭圆。

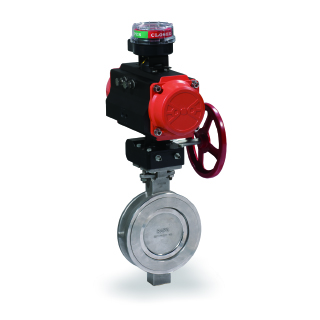

二、气动偏心蝶阀的工作原理
气动蝶阀是用随阀柑转动的圆形蝶板做启闭性以实现启用动作的气动阀[们主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，碟阀在低压大中口径管道上的使用越来越多。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀[具有良好的流体控制特性。蝶阀处于开启位置时，蝶板厚度是介质流经阀体时单一的阻力，因此通过该阀「门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门 的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
以上就是小编关于“蝶阀的类型以及气动偏心蝶阀的工作原理”的理解，如果您还有其他问题，请持续关注我们
