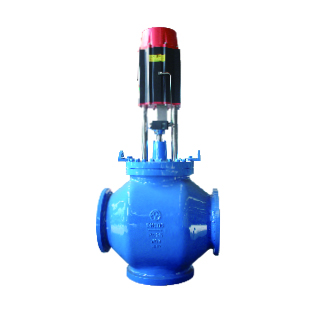

气动调节阀是我们在生活中经常见到的，那么你知道他的安装原则和故障的处理吗？安装气动调节阀一定要按照要求进行，安装前也要注意管道里面的清洁。这样才能更好地使用，减少故障出现。下面就由小编来详细讲解一下气动调节阀安装原则以及故障的处理。
一，气动调节阀安装原则
(1)气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整方便。
(2)调节阀应安装在水平管道上，并上下与管道垂直， 一般要在阀下加以支撑，保证稳固可靠。对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑(小口径调节阀除外)。安装时，要避免给调节阀带来附加应力)。
(3)调节阀的工作环境温度要在(－30～+ 60) 相对湿度不大于95% 95% ，相对湿度不大于95%。
(4)调节阀前后位置应有直管段，长度不小于10倍的管道直径(10D)，以避免阀的直管段太短而影响流量特性。
(5)调节阀的口径与工艺管道不相同时，应采用异径管连接。在小口径调节阀安装时，可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。
(6)要设置旁通管道。目的是便于切换或手动操作， 可在不停车情况下对调节阀进行检修。
(7)调节阀在安装前要彻底清除管道内的异物，如污垢、焊渣等
二，气动调节阀故障的处理
1、调节阀不动作
首先确认气源压力是否正常，查找气源故障。如果气源压力正常，则判断定位器或电/气转换器的放大器有无输出；若无输出，则放大器恒节流孔堵塞，或压缩空气中的水分聚积于放大器球阀处。用小细钢丝疏通恒节流孔，清除污物或清洁气源。
如果以上皆正常，有信号而无动作，则执行机构故障或阀杆弯曲，或阀芯卡死。遇此情况，必须卸开阀门进一步检查。
2、调节阀卡堵
如果阀杆往复行程动作迟钝，则阀体内或有黏性大的物质，结焦堵塞或填料压得过紧，或聚四氟乙烯填料老化，阀杆弯曲划伤等。调节阀卡堵故障大多出现在新投入运行的系统和大修投运初期，由于管道内焊渣、铁锈等在节流口和导向部位造成堵塞从而使介质流通不畅，或调节阀检修中填料过紧，造成摩擦力增大，导致小信号不动作、大信号动作过头的现象。
遇到此类情况，可迅速开、关副线或调节阀，让赃物从副线或调节阀处被介质冲跑。另外还可以用管钳夹紧阀杆，在外加信号压力的情况下，正反用力旋动阀杆，让阀芯闪过卡处。若不能解决问题，可增加气源压力、增加驱动功率反复上下移动几次，即可解决问题。如果还是不能动作，则需要对控制阀做解体处理，当然，这一工作需要很强的专业技能，一定要在专业技术人员协助下完成，否则后果更为严重。
3、阀泄漏
调节阀泄漏一般有调节阀内漏、填料泄漏和阀芯、阀座变形引起的泄漏几种情况。
4、振荡
调节阀的弹簧刚度不足，调节阀输出信号不稳定而急剧变动易引起调节阀振荡。还有所选阀的频率与系统频率相同或管道、基座剧烈振动，使调节阀随之振动。选型不当，调节阀工作在小开度存在着剧烈的流阻、流速、压力的变化，当超过阀的刚度，稳定性变差，严重时产生振荡。
由于产生振荡的原因是多方面的，要具体问题具体分析。对振动轻微的，可增加刚度来消除，如选用大刚度弹簧的调节阀，改用活塞执行结构等；管道、基座剧烈振动，可通过增加支撑消除振动干扰；阀的频率与系统的频率相同时，更换不同结构的调节阀；工作在小开度造成的振荡，则是选型不当造成的，具体说是由于阀的流通能力C值过大，必须重新选型，选择流通能力C值较小的或采用分程控制或采用子母阀以克服调节阀工作在小开度所产生的振荡。
5、调节阀噪音大
当流体流经调节阀，如前后压差过大就会产生针对阀芯、阀座等零部件的气蚀现象，使流体产生噪声。流通能力值选大了，必须重新选择流通能力值合适的调节阀，以克服调节阀工作在小开度而引起的噪音。
以上就是小编为大家总结的气动调节阀安装原则以及故障的处理。希望会对大家有所帮助，想要了解更多的话就请继续关注吧。
